มัลไลท์ (Mullite)

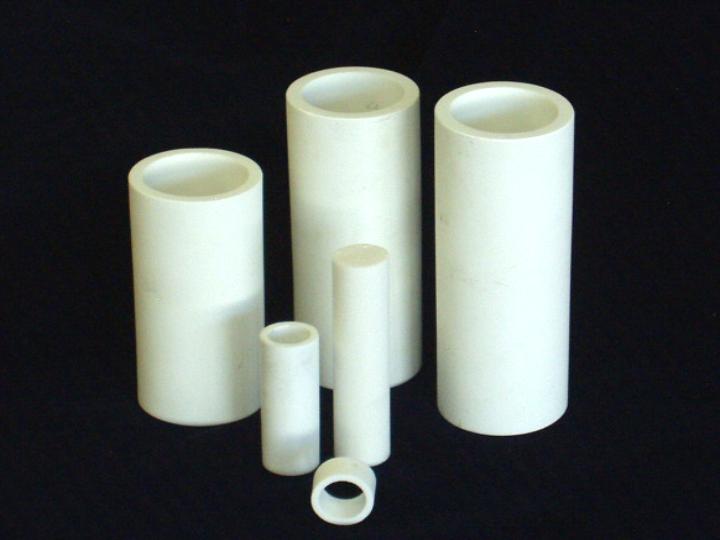

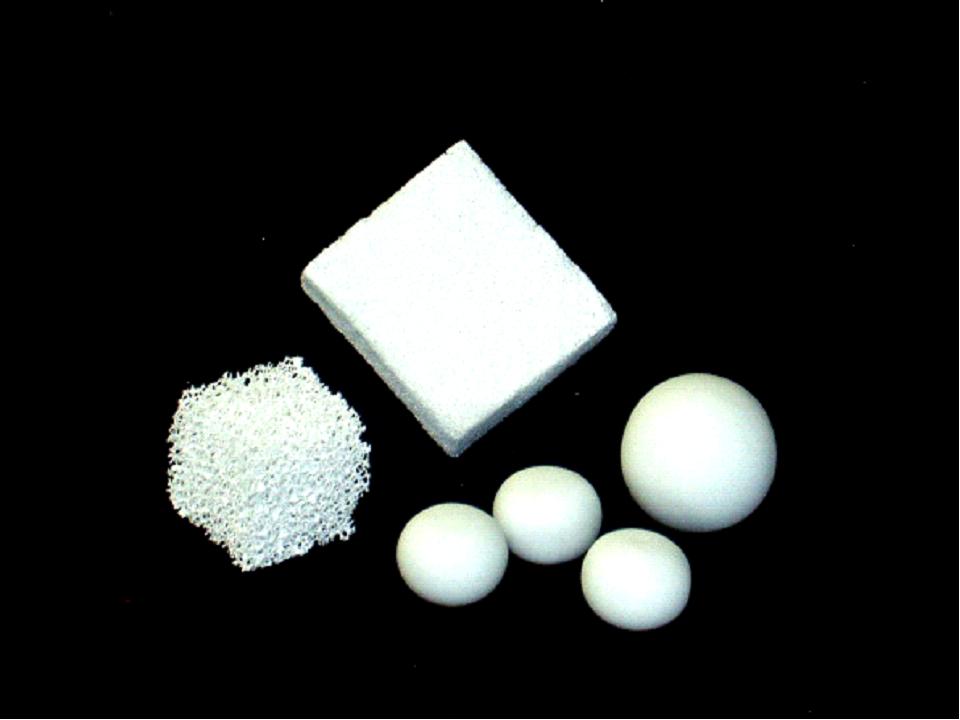

มัลไลท์สามารถขึ้นรูปเป็นครูซิเบิล ท่อ แผ่นรองเผา ลูกบอล โฟม สำหรับงานอุณหภูมิสูง งานที่ต้องทนการกัดกร่อนของสารเคมี และงานที่มีการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน ผลิตภัณฑ์เหล่านี้ได้รับเหรียญทอง และ WIPO award ขององค์การทรัพย์สินทางปัญญาโลก จากงาน Brussels Eureka! 2004

ส่วนประกอบทางเคมี > 96% SiO2+Al2O3 (ขึ้นอยู่กับคุณสมบัติที่ต้องการ), และ alkai and alkaline oxides

สมบัติทางกายภาพและสมบัติทางกล	ทำจากวัสดุเหลือทิ้ง	เชิงพาณิชย์
Physical and Mechanical properties
- Bulk density (g/cm3)	2.8	2.8
- % Water absorption	0	0
- Flexural Strength (MPa)	145	170-180
- Young's Modulus (GPa)	160	150
- Vickers Hardness (kg/mm2)	790 (5 kg load)	1070
- Fracture Toughness (MPa.m1/2)	2.7	2.0
Thermal properties
Coefficient of Thermal Expansion (x10-6/ oC)	6.4	5.3-5.4
Thermal Shock T (oC)	250	300
Thermal Conductivity at R.T. (W/m.K)	4.4	3.5-6.0
Thermal Diffusivity at R.T. (mm2/s)	0.65	N/A
Specific Heat at R.T. (cal/g. oC)	0.57	0.23
Maximum Use Temperature (oC)	1600	1700
